THE AVIATOR
음악의 비행을 움직임으로 연출하는 키네틱 스피커.
- Year
- 2025
- Field
- Physical
- 형식
- 단독 작업 · 디자인 · 메커니즘 · 회로/제어
- Archive
- P / 03
- Status
- 완료
The Aviator는 두 개의 스피커 유닛과 금속 윙·힌지 구조를 결합한 키네틱 스피커입니다. 음악이 시작되기 전 윙이 펼쳐지고 유닛이 청자를 향하는 움직임을 통해, 소리를 듣는 일을 작동과 전시의 경험으로 확장합니다.
기존 스피커는 소리를 재생하는 동안에만 경험이 시작되지만, The Aviator는 음악이 시작되기 전의 준비 동작을 제품 경험의 일부로 봅니다. 두 개의 3인치 풀레인지 유닛과 Bluetooth·앰프 모듈을 중심에 두고, 액추에이터·스프링·힌지·베어링으로 연결된 금속 윙이 전개되도록 구성했습니다. 전원이 켜지면 접혀 있던 구조가 천천히 열리고 스피커 유닛이 청자를 향하며, 알루미늄 윙과 스탠드, 24개의 베어링과 스토퍼가 이 움직임의 범위와 안정성을 결정합니다. 3D 프린트 부품과 스위치 브라켓을 보완하고 실제 프로토타입의 작동 장면을 기록했으며, 가동 범위와 액추에이터가 끝까지 이완될 때 발생할 수 있는 충돌 조건은 별도의 구조 이슈로 검토했습니다.
01소리가 나기 전, 형태가 먼저 출발한다.

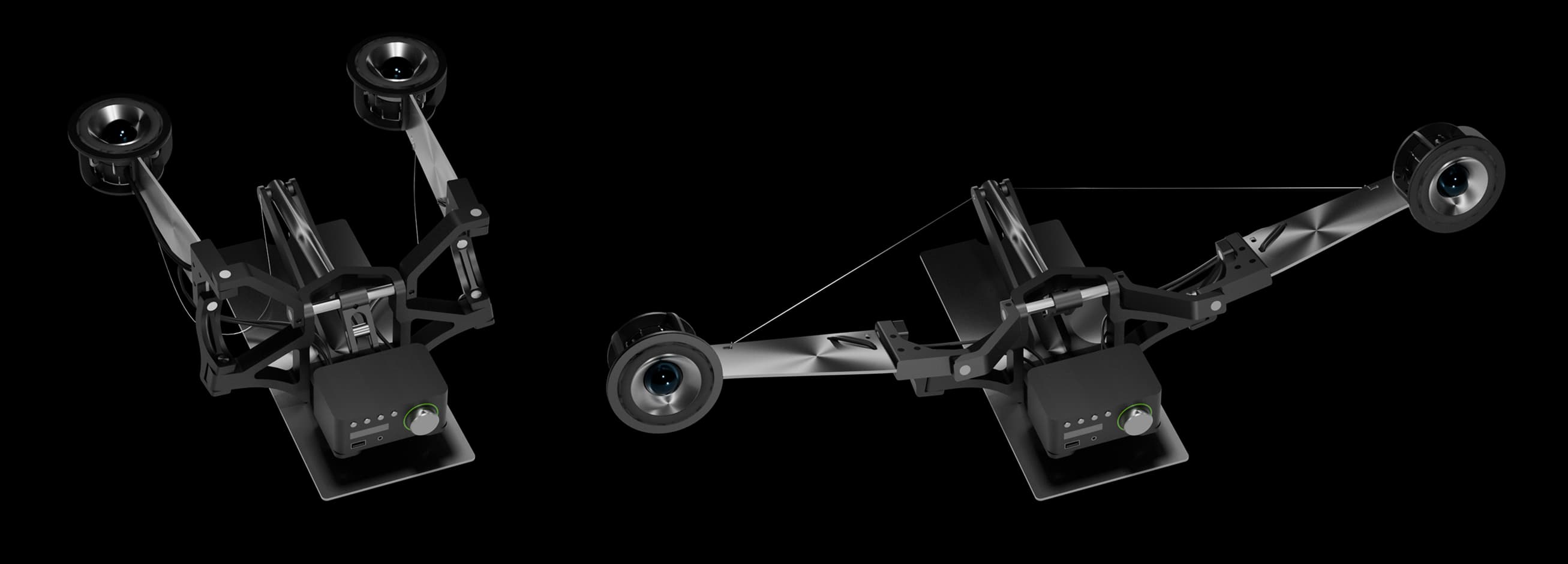

전원이 켜지면 접혀 있던 윙이 천천히 펼쳐지고 두 개의 스피커 유닛이 청자를 향한다. 재생 이전의 짧은 전환을 음악의 이륙 신호이자 제품을 바라보게 하는 첫 장면으로 설계했다.

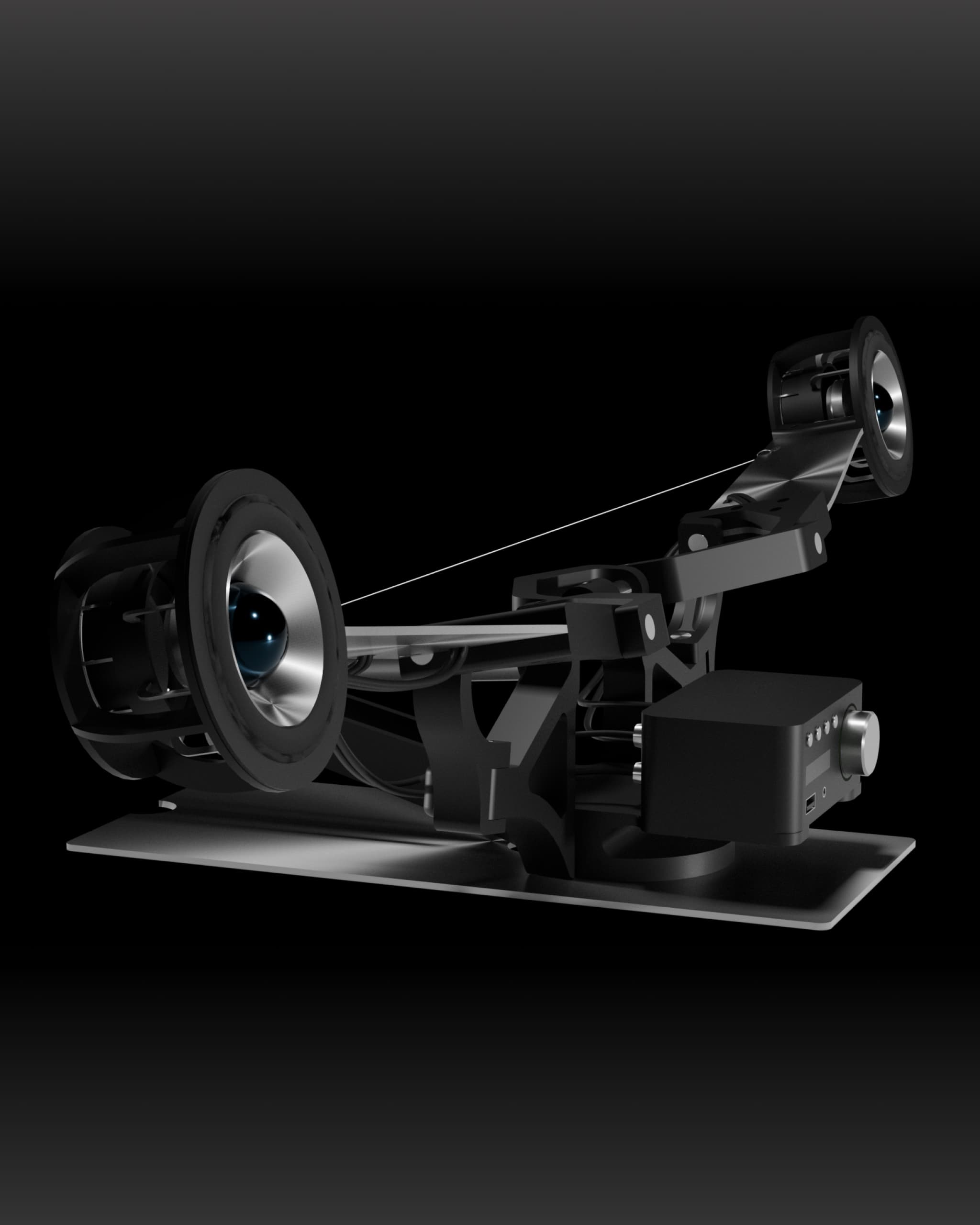

02윙과 힌지가 청취 방향을 만든다.

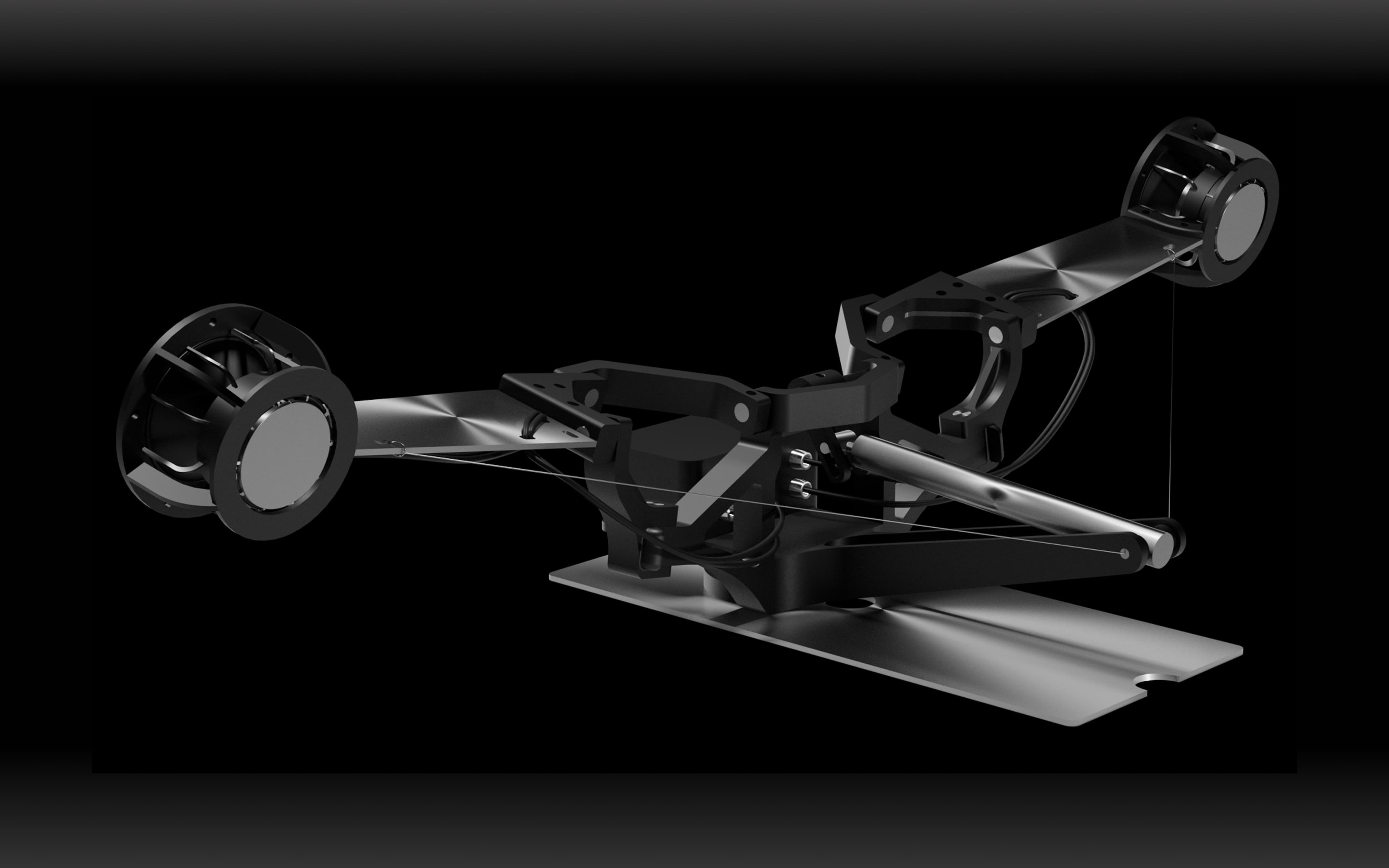

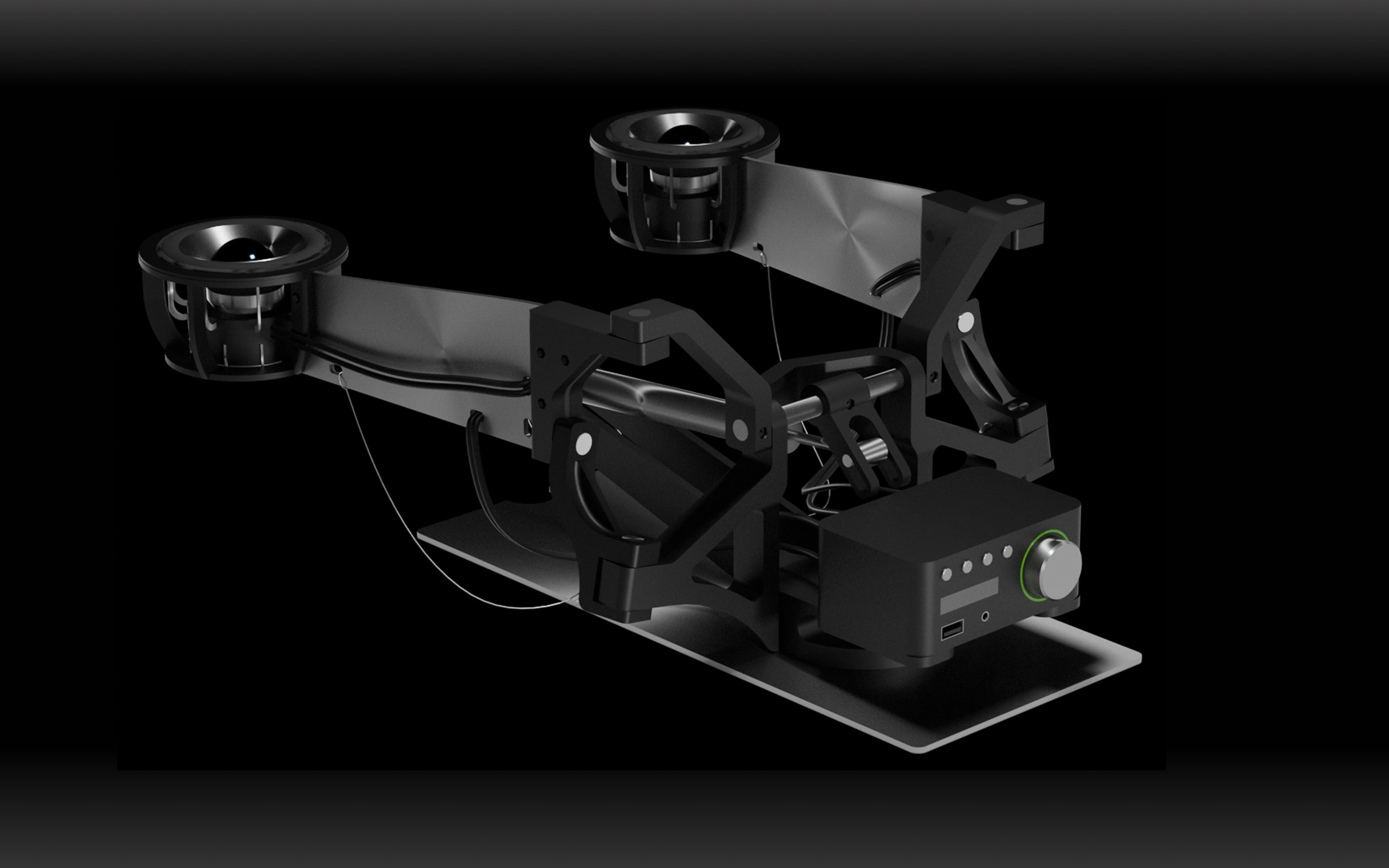

액추에이터와 스프링, 24개의 베어링과 힌지가 금속 윙의 전개 범위를 만든다. 구조를 감추는 외피 대신 움직임이 보이는 골격을 남겨, 제품의 형태와 작동 원리가 한 장면에서 읽히도록 했다.
03렌더의 구조를 실제 작동으로 옮긴다.
3D 프린트 부품과 스위치 브라켓을 보완하고 실제 프로토타입에서 전개 동작을 기록했다. 2025 조형대학연합전에 전시했고 강원디자인전람회 입선작으로 선정되었으며, 액추에이터의 끝 위치에서 생길 수 있는 충돌은 스토퍼·스프링·지지 구조의 후속 검토 과제로 남겼다.
움직임이 기록되는 실제 프로토타입.
실제 프로토타입의 전개 동작과 전시 장면을 기록했다. 영상에서는 접힌 윙이 열리고 두 스피커 유닛이 청자를 향하는 과정을 확인할 수 있다.

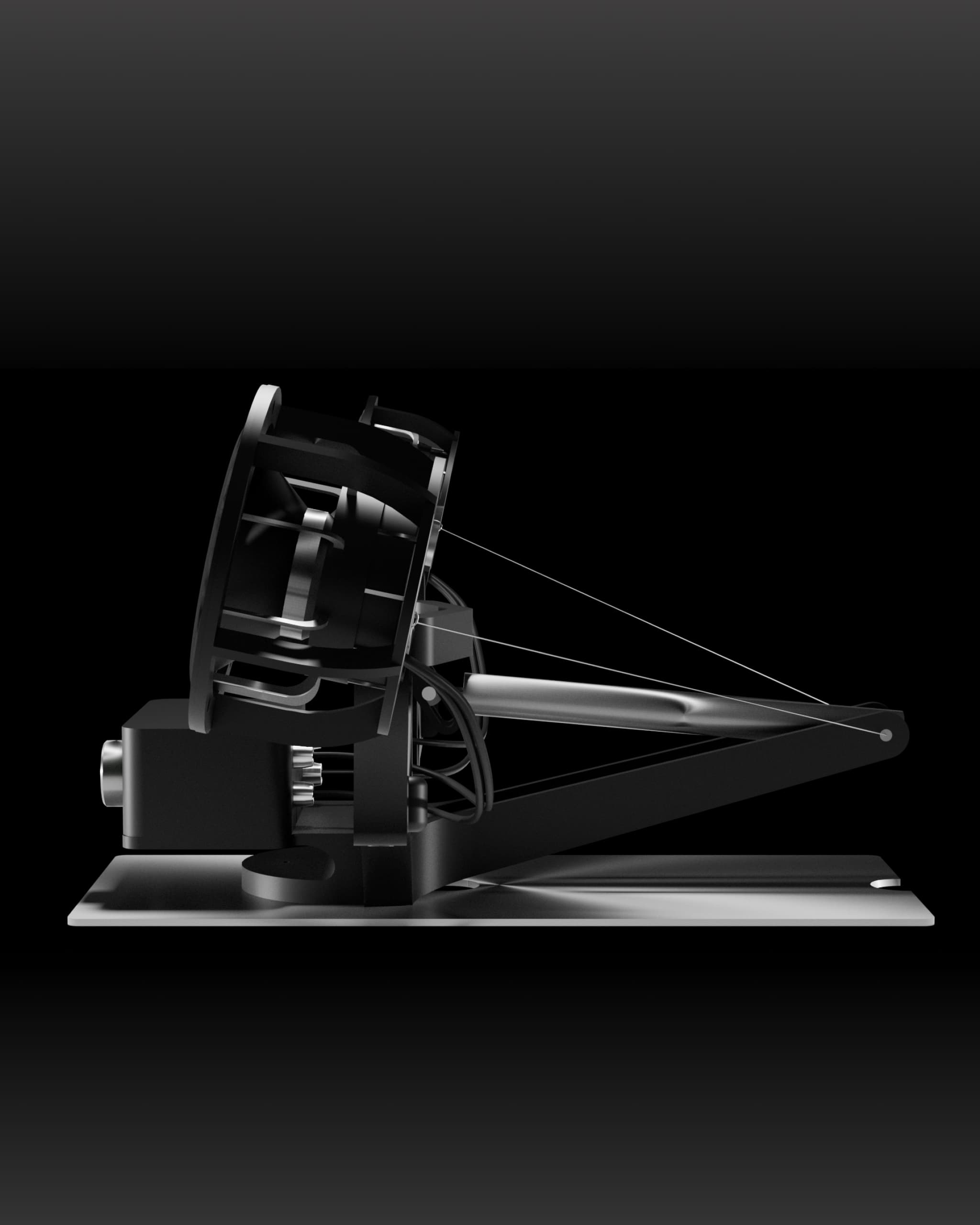

측면 구조에서 윙의 전개와 액추에이터의 위치 관계를 확인한다.

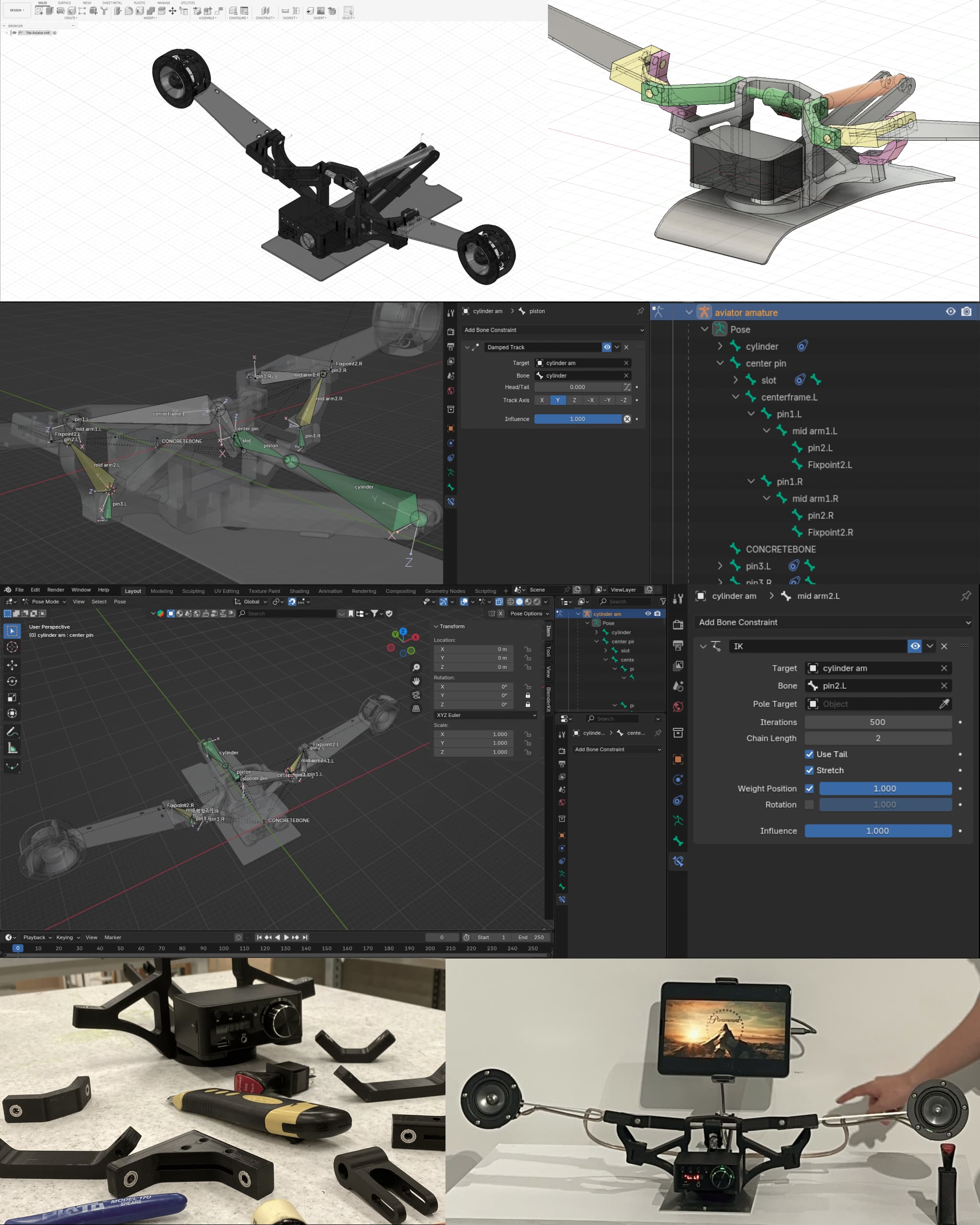

CAD와 Blender에서 구조와 가동을 검토하고, 제작 부품과 전시용 프로토타입으로 연결했다.

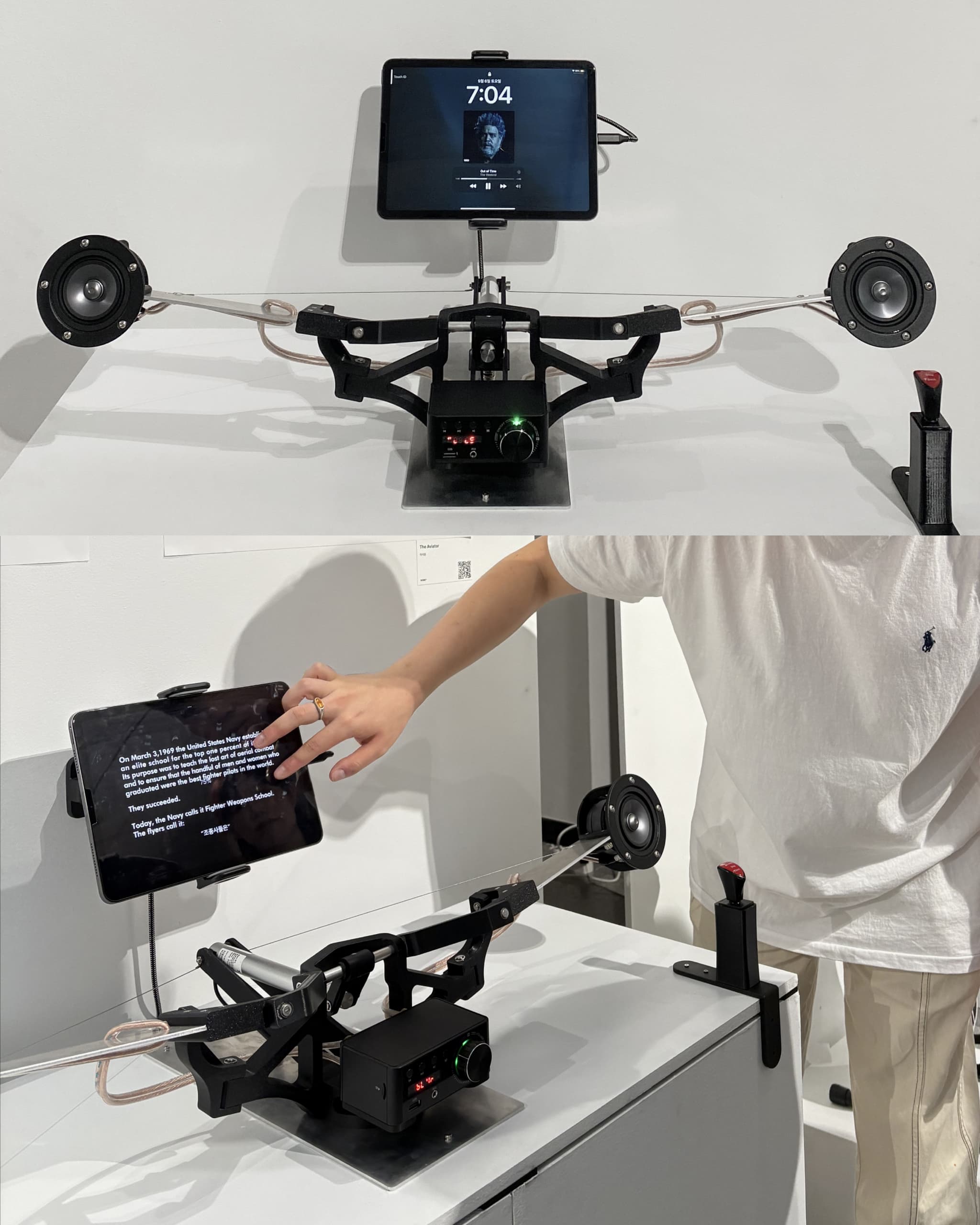

실제 전시 장면에서 스피커의 방향 전환과 인터랙션을 확인한다.
전원이 켜진 뒤 윙이 전개되고 스피커 유닛이 청취 방향으로 전환되는 과정을 확인한다.
YouTube에서 보기↗
